Este caso demonstra a eficácia prática da aplicação de um filtro dedicado para fornos de indução de média frequência na mitigação de harmônicos característicos e na supressão de impactos de potência reativa.
Problemas a serem abordados

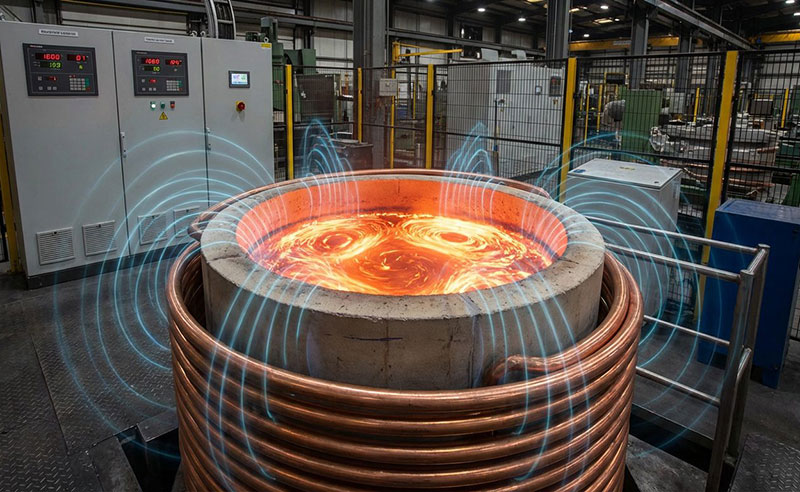

Uma empresa de fundição opera um forno de indução de média frequência de 5 toneladas com retificação de 6 pulsos. Durante a operação, são gerados harmônicos significativos de 5ª, 7ª, 11ª e 13ª ordem, acompanhados por graves impactos de potência reativa (pico de curto prazo de até 2000 kvar), que causam cintilação de tensão na rede e representam certos riscos para a operação segura e estável do sistema de fornecimento de energia.
Abordagem de mitigação

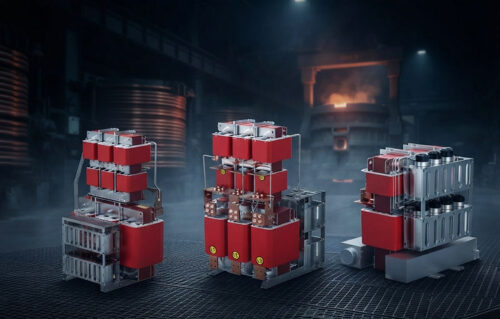

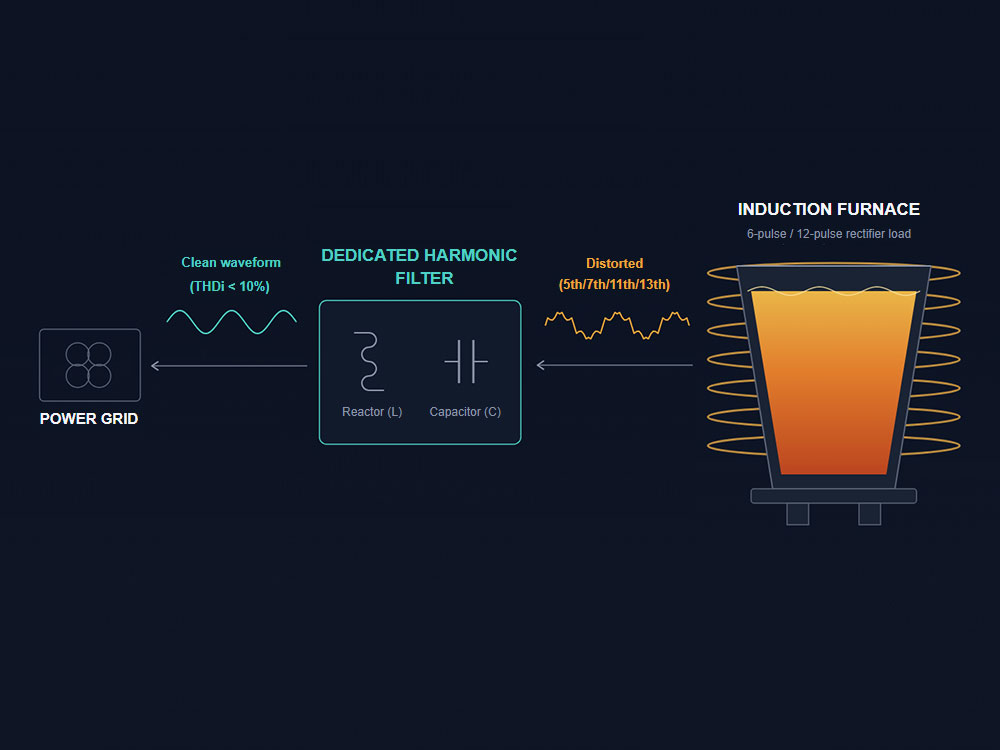

Para resolver os problemas acima, a empresa adotou uma solução de filtro dedicado projetada para fornos de indução de média frequência.
Resultados da mitigação
Após a comissão, a melhoria nos principais parâmetros operacionais é a seguinte:
1. Mitigação de harmônicos: As correntes harmônicas de 5ª, 7ª, 11ª e 13ª ordem no lado de alta tensão foram todas reduzidas para valores dentro dos limites especificados pelas normas nacionais.
2. Fator de potência: Aumentou de 0,89 antes da comissão para um valor estável acima de 0,95.
3. Cintilação de tensão: A flutuação máxima da tensão da rede foi efetivamente suprimida para um valor dentro de 200 V, garantindo a segurança da operação dos equipamentos.
Resumo
Este caso demonstra que o filtro dedicado para fornos de indução de média frequência oferece boa adaptabilidade de engenharia na mitigação de harmônicos característicos e na supressão de impactos de potência reativa, e é particularmente adequado para aplicações onde as características harmônicas são relativamente fixas e as flutuações de carga estão dentro de uma faixa controlável.
