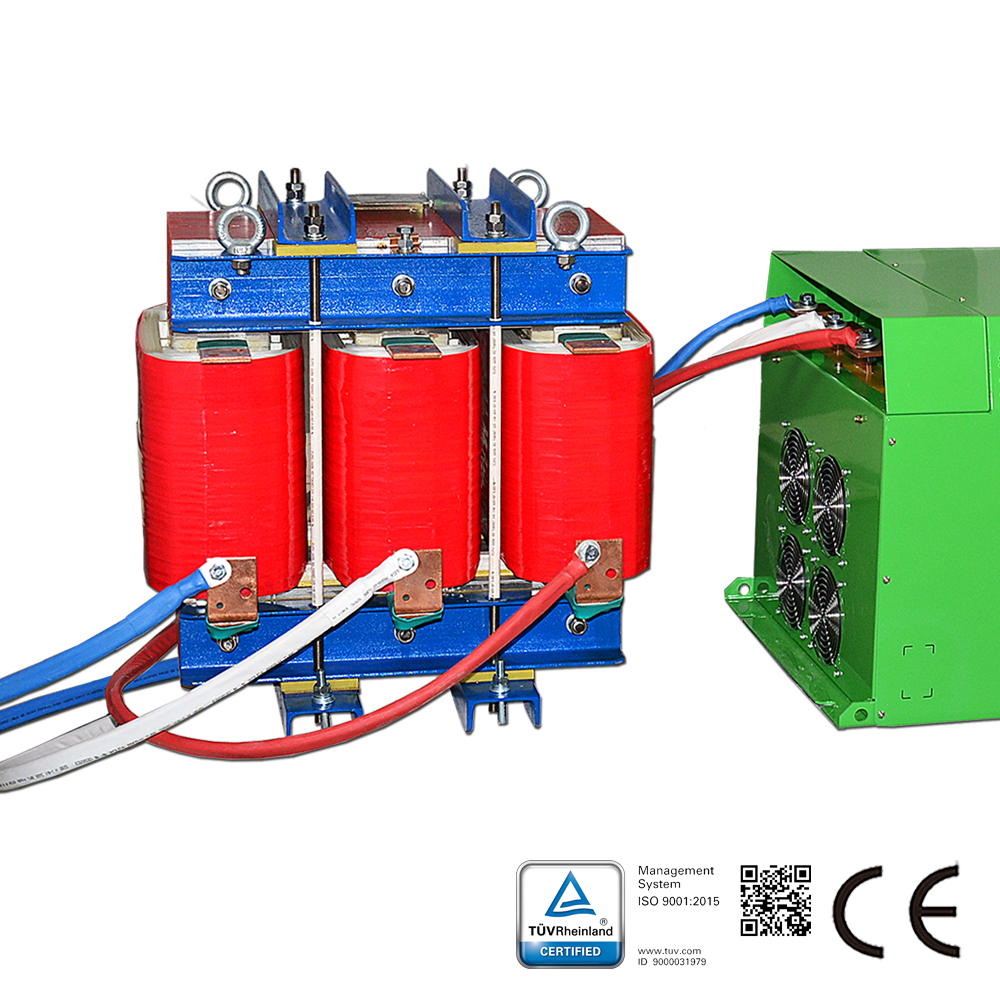

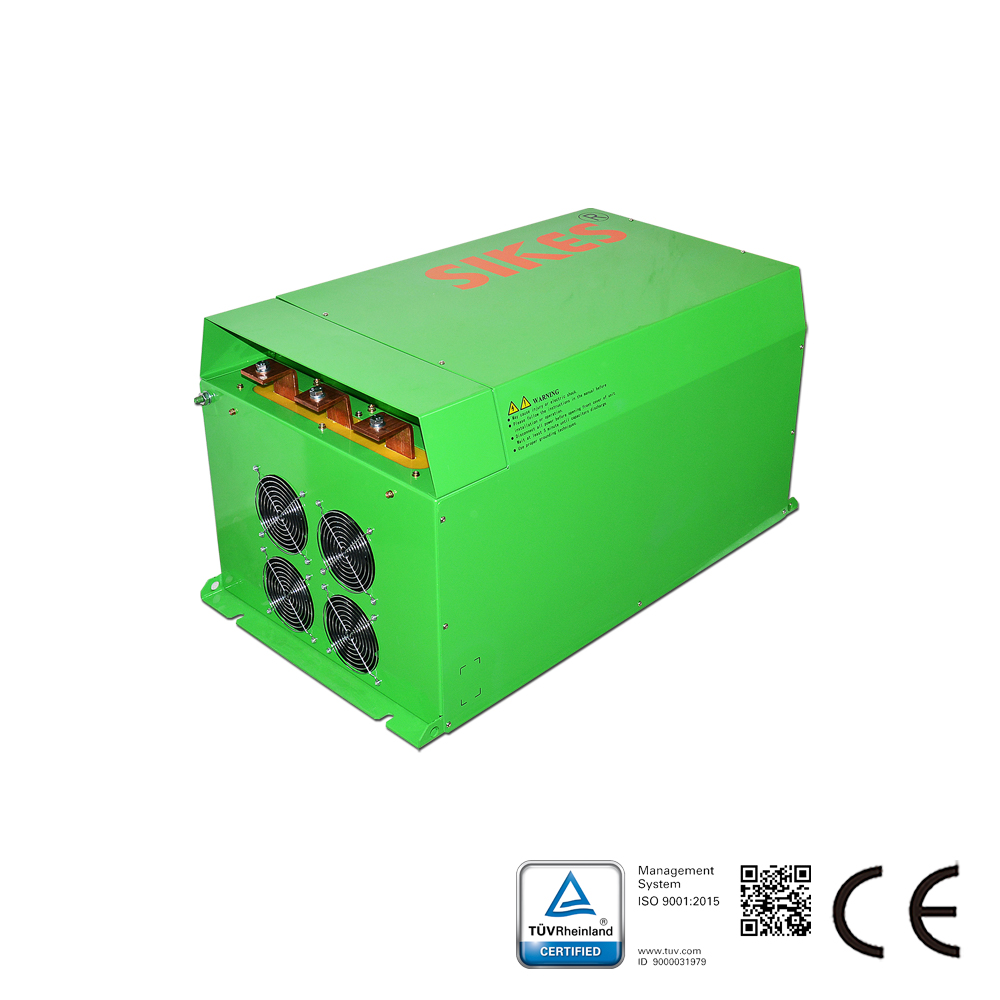

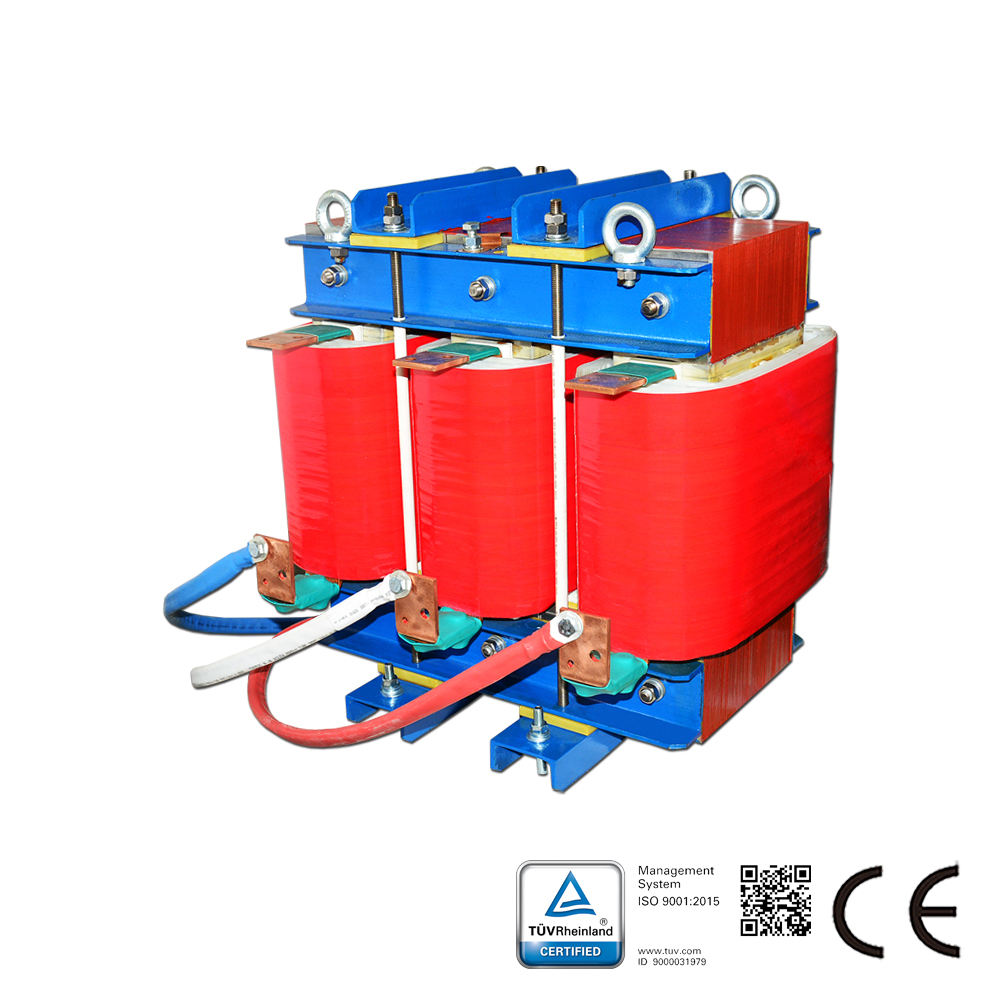

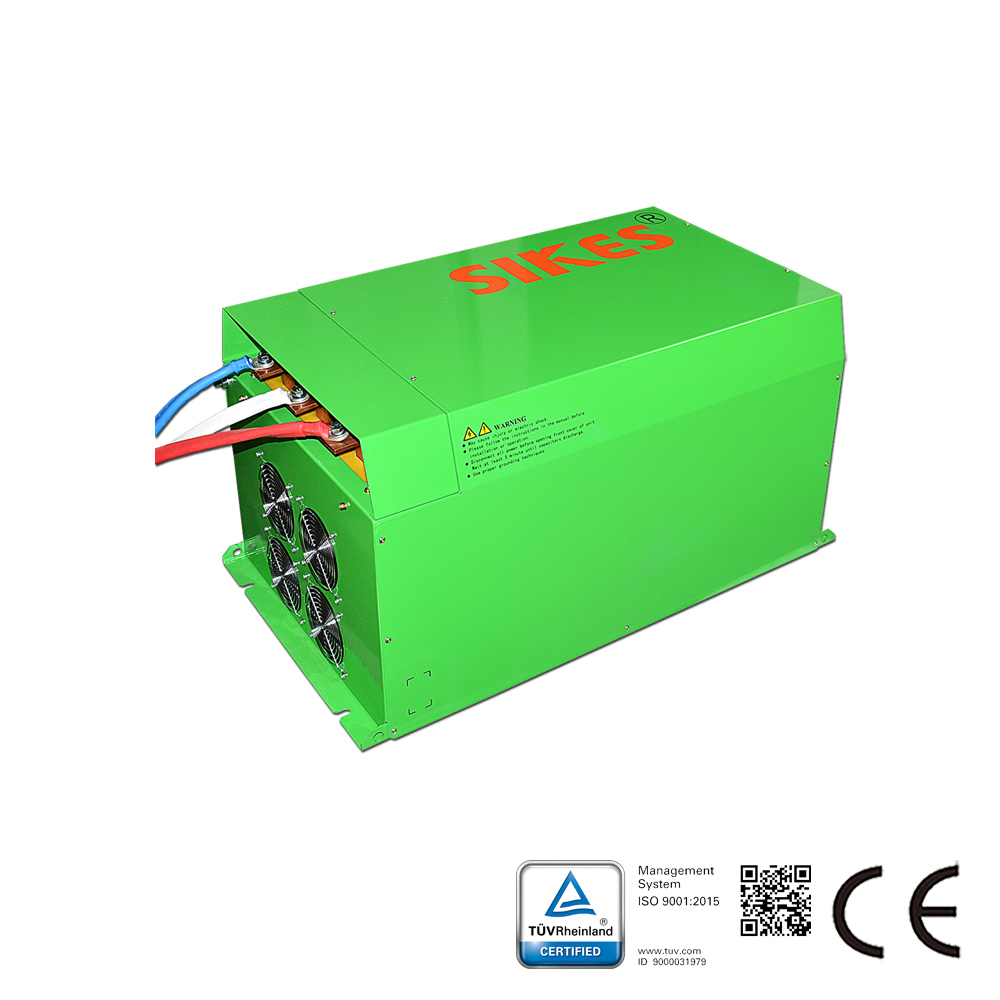

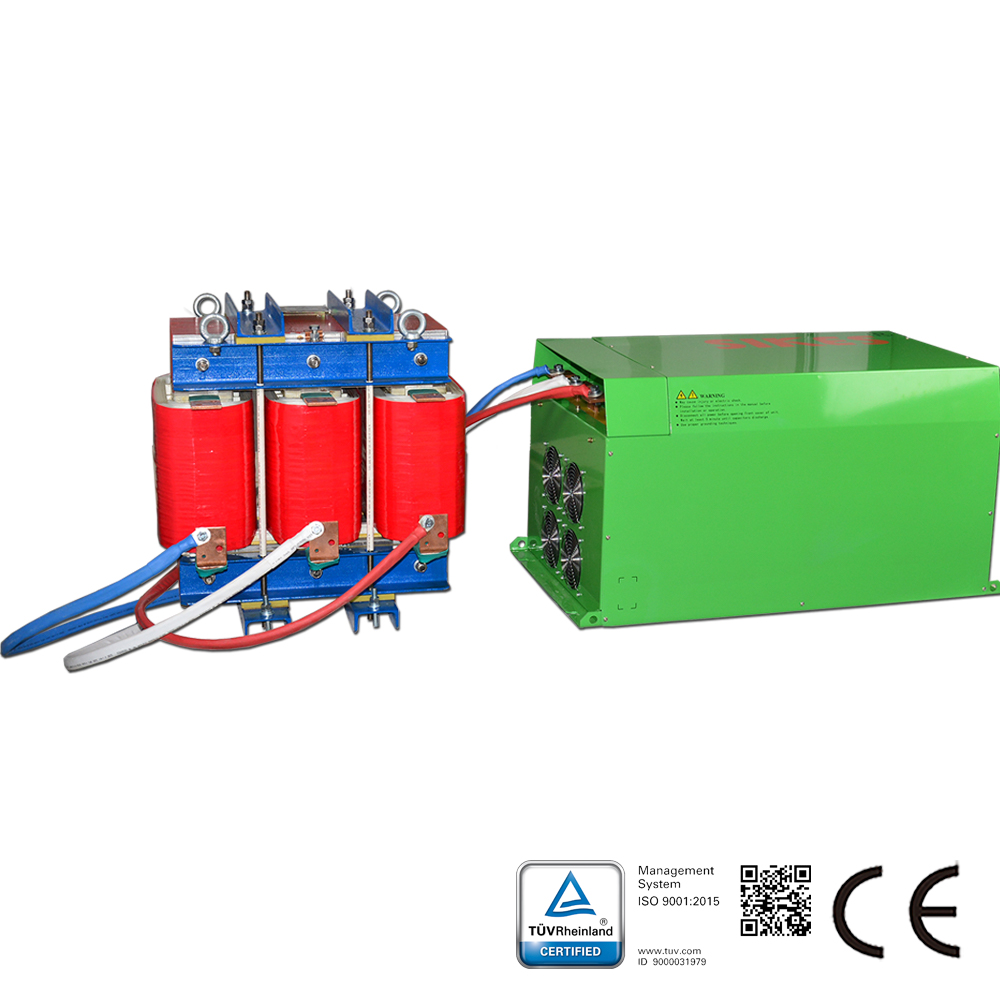

Filtro de onda senoidal 720 V, 550 A, 600 kW, separado

Modelo: SKS-SWFO-0550-CB-7

Descrição do filtro de onda senoidal: A série SWF de filtros de onda senoidal converte o sinal de saída PWM dos acionamentos de motor em uma onda senoidal suave com baixo resíduo; Reduz o fenômeno de ressonância causado pela capacitância e indutância distribuídas do cabo longo (mais de 50 metros); Elimina a sobretensão excessiva do motor causada por alto dv/dt, Reduz o ruído do motor pela aplicação do filtro; Prolonga a vida útil do motor; Protege o isolamento do motor; Aumenta a distância de transmissão; Com a aplicação deste filtro, um motor normal pode substituir um motor de frequência variável. Característica do filtro de onda senoidal: Os filtros de onda senoidal Sikes para vários servomotores de sistemas VSD (especialmente para inversores ou fontes chaveadas) são projetados para alte...

Consulta de Produto ou Solução

Chat ao Vivo

Compartilhar em:

Especificações

AC/DC	AC
Faixa de corrente nominal (A)	550
Faixa de tensão nominal (V)	720
Fase	3 fases
Faixa de potência (kW)	600
THDv	<5%
Tipo de óptica	Passivo

Detalhes do Produto

Descrição do filtro de onda senoidal:

A série SWF de filtros de onda senoidal converte o sinal de saída PWM dos acionamentos de motor em uma onda senoidal suave com baixo resíduo;
Reduz o fenômeno de ressonância causado pela capacitância e indutância distribuídas do cabo longo (mais de 50 metros);
Elimina a sobretensão excessiva do motor causada por alto dv/dt,
Reduz o ruído do motor pela aplicação do filtro;
Prolonga a vida útil do motor;
Protege o isolamento do motor;
Aumenta a distância de transmissão;
Com a aplicação deste filtro, um motor normal pode substituir um motor de frequência variável.

Característica do filtro de onda senoidal:
Os filtros de onda senoidal Sikes para vários servomotores de sistemas VSD (especialmente para inversores ou fontes chaveadas) são projetados para alterar a tensão de saída PWM do inversor e gerar uma tensão quase senoidal. A série passiva é destinada ao uso em redes de 380V-480V.
A Sikes oferece outra opção econômica além dos filtros Schaffner e MTE.

Características

Filtro de onda senoidal Dados técnicos:
Faixa de tensão nominal: 220 V
Frequência do motor: 0-120 Hz;
Frequência de comutação: 2.0 kHz ~ 16 kHz;
Tensão de ondulação residual: THDv < 5% Comprimento do cabo do motor: até 2000 m; Modo de trabalho: contínuo para operação interna Potência nominal de entrada do inversor do motor: de 3,7 kW a 630 kW; Eficiência: 98 a 99% à tensão e potência nominais Capacidade de sobrecarga: 150% 60 s, 120% 60 min Tensão de teste: 2240 VCC, 2 s (linha/linha) 2720 VCC, 2 s (linhas/caixa) Rigidez dielétrica: CA 4000 V/5 mA/60 s Resistência de isolamento: enrolamento do núcleo, ≥ 100 MΩ (CC 1000 V); Categoria climática (IEC 60068-1): 25/100/21 Proteção: IP30 (IP40/IP54 sob consulta), interno: IP21 Resfriamento: ar forçado interno Tipo de carga: carga típica do motor; transformador elevador padrão; outra carga linear; Filtro de onda senoidal Padrões técnicos: Capacitores: CEI EN 60831-1/2, IEC 831-1/2 Equipamento: CEI EN 60439-1, IEC 439-1, IEC 60939

Aplicações

Aplicações de filtros de onda senoidal:
Ventiladores, transportadores, bombas
Instalações HVAC, compressores
Elevadores, guindastes, energia eólica, UPS, EPS
Acionamentos de motor com cabo longo
Acionamentos de motor com múltiplos motores em paralelo
Aplicações de média tensão (instalados antes do transformador elevador)
