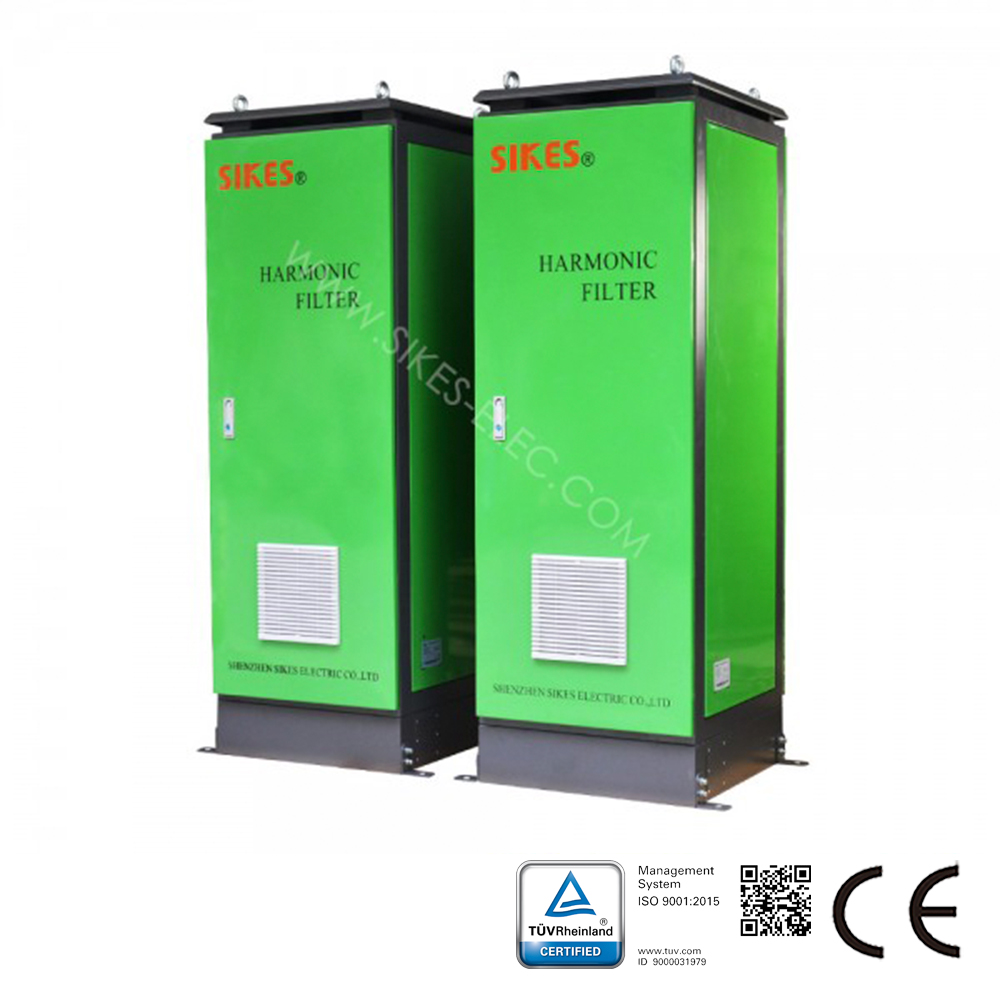

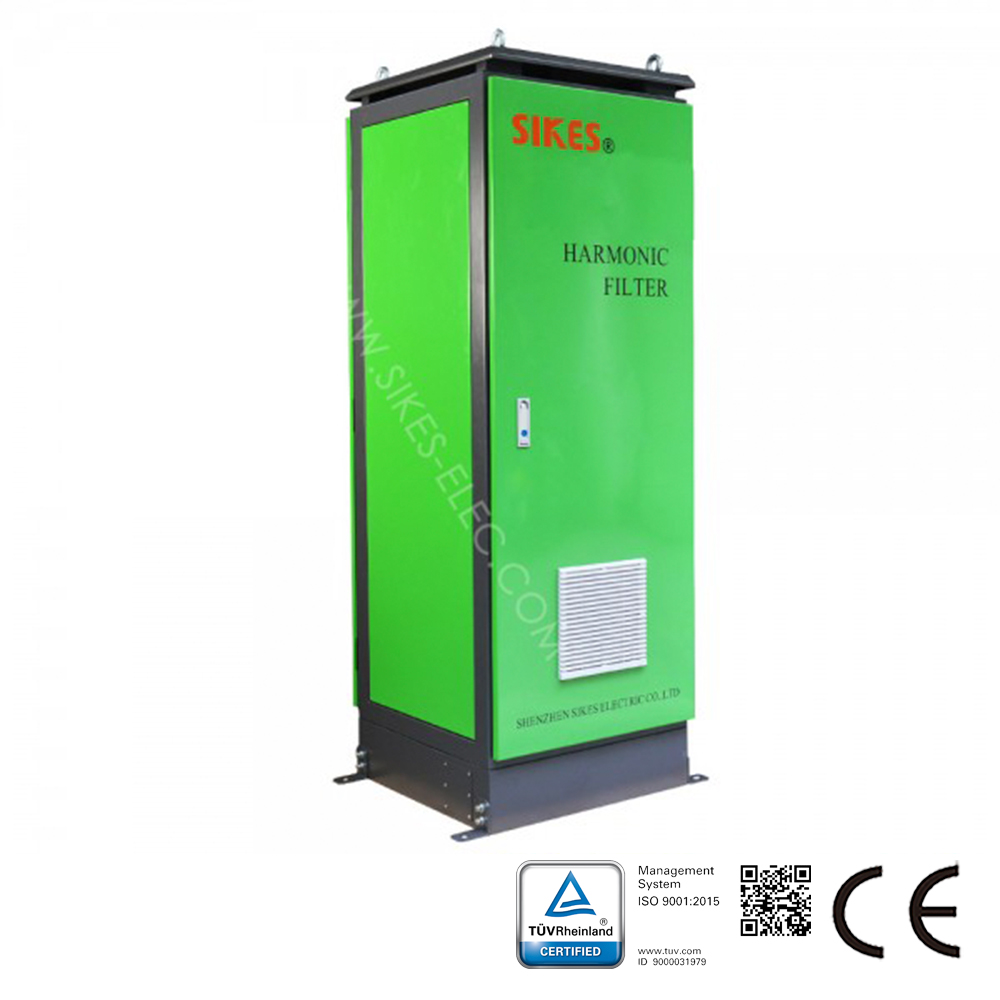

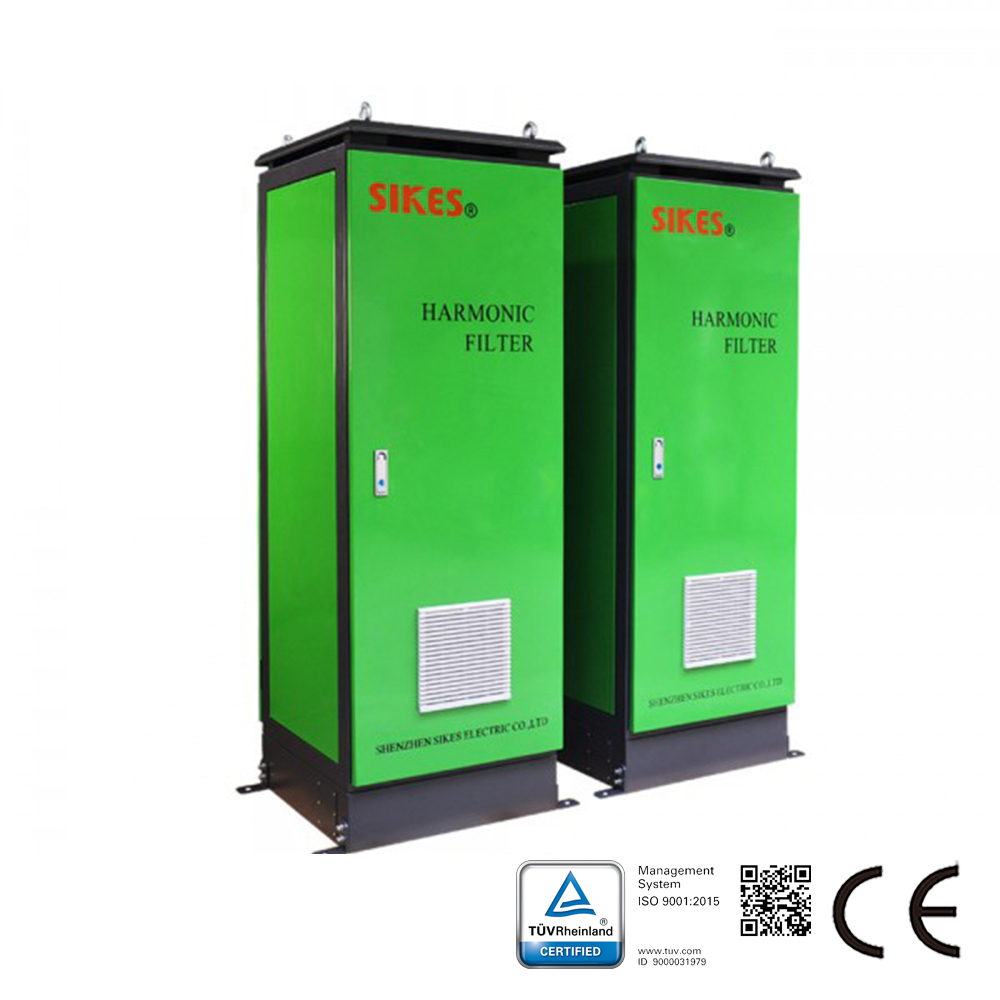

O filtro harmônico passivo Sikes é projetado para quase qualquer tipo de aplicação eletrônica com retificadores de entrada de seis pulsos. O filtro pode reduzir eficientemente a distorção da corrente harmônica ao nível necessário.

Relatório de teste de carga total:
Carga: 110 kW (carga total)

Características do produto do filtro harmônico passivo:
Projeto para instalação rápida e comissionamento fácil;
Filtro harmônico passivo econômico;
Ajuda a cumprir os padrões internacionais de qualidade de energia.

Padrão técnico:
IEC61000, GB/T14549-93, IEEE 519

Características técnicas do filtro harmônico passivo:
Tensão de operação nominal: 3*380 a 500 VCA ±10%;
Frequência de operação: 50 Hz (60 Hz sob consulta);
THDi << 5% (requisitos do sistema: TDHv < 2%, desequilíbrio de tensão de linha < 1%); Potência nominal: 110 kW; Eficiência: 98% a 99% na tensão de linha nominal; Sobrecarga: 1,6 vezes a corrente nominal por 1 minuto, uma vez por hora; Temperatura ambiente: -25 a +40 °C; Proteção: IP23; Peso líquido: 350 kg; Dimensões: 800 x 720 x 1750 mm; Resfriamento: ar forçado interno; O filtro harmônico passivo Sikes é sua escolha ideal, além dos filtros Schaffner e MTE.

Aplicação típica: fontes de alimentação trifásicas não lineares onde o risco potencial é elevado devido à sobrecarga térmica e elétrica causada por correntes harmônicas.

Aplicações de Filtros Harmônicos Passivos:
Carregadores rápidos CC;
Instalações de HVAC;
Aplicações de ventiladores e bombas;
Automação industrial e equipamentos robóticos;
Acionamentos de motores CA e CC e inversores de frequência;
Equipamentos com retificador de entrada de seis pulsos.
